Nguồn gốc: | Trung Quốc |
Hàng hiệu: | TOB Wrapped Bronze Bearings |
Chứng nhận: | ISO 16949 |
Số lượng đặt hàng tối thiểu: | thương lượng |
---|---|
Giá bán: | negotiated |
chi tiết đóng gói: | Thùng carton hoặc Pallet |
Thời gian giao hàng: | thương lượng |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | thương lượng |
Vật chất: | Thiếc-đồng CuSn8P | Các loại: | Bụi bọc, Vòng bi có mặt bích, Vòng đệm lực đẩy |
---|---|---|---|
Đăng kí: | máy nông nghiệp, xây dựng và kỹ thuật, v.v. | Khả năng cung cấp: | Ống lót tay áo bằng đồng, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống lót tự bôi |
Tính năng: | Chịu nhiệt độ cao, chống mài mòn, chống ăn mòn | Độ cứng: | HB 90 ~ 150 |
Tất cả đều bắt đầu từ lợi ích của khách hàng, tiếp tục cống hiến những sản phẩm chất lượng cao
Tính năng cơ bản

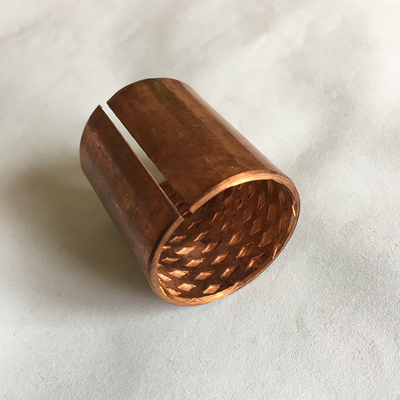

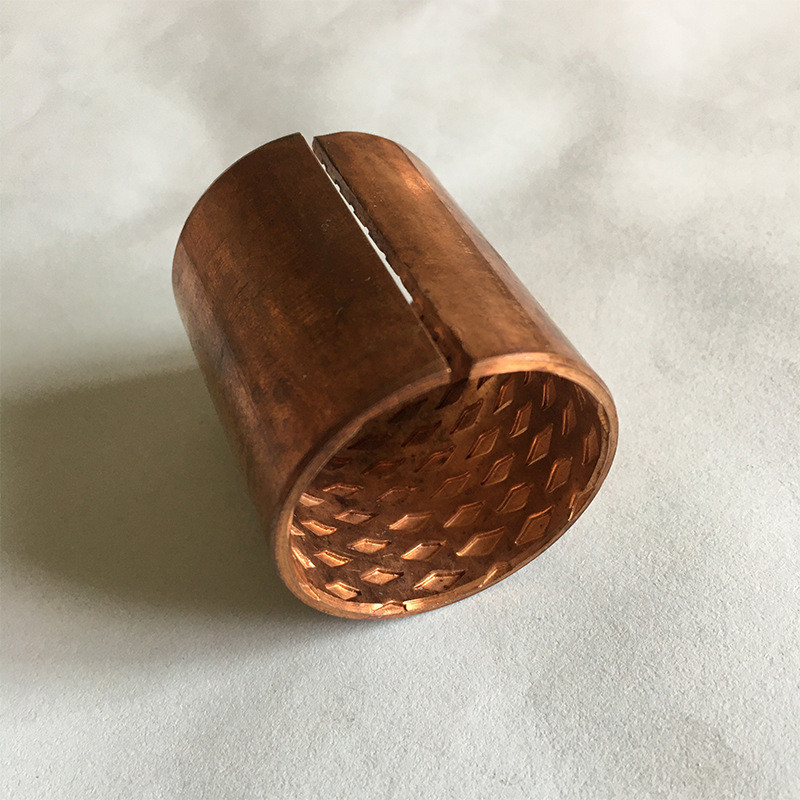

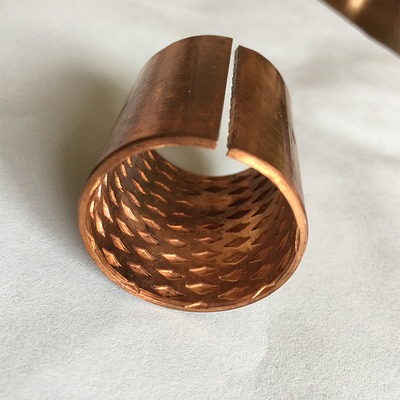

Ống lót là ổ trục kinh tế có khả năng chịu lực cao và chống mài mòn tốt, được cán bằng đồng CuSn6.5P0.1 hoặc CuSn8P0.3 làm vật liệu cơ bản.Bề mặt làm việc của sản phẩm tiêu chuẩn FB090 được bao phủ bởi các túi dầu hình thoi đều đặn, đóng vai trò chứa dầu, và có thể dễ dàng tạo thành màng dầu trong quá trình chuyển động ban đầu để giảm hệ số ma sát ban đầu.
Các thông số chính KỸ THUẬT NGÀY
Tải tối đa
tải trọng tĩnh
120N / mm2
độ cứng
HB 90-120
tải động
40N / mm2
Thì là ở
Kéo dài
40%
Tốc độ dòng tối đa
2m / s
Thì là ở
Nhiệt độ hoạt động
-100 ℃ ~ + 200 ℃
PV tối đa
2,8N / mm2.m / s
Thì là ở
hệ số ma sát
0,08 ~ 0,25
sức căng
450N / mm2
Thì là ở
Dẫn nhiệt
60W (mK) -1
Sức mạnh năng suất
Thì là ở
250N / mm2
Thì là ở
Hệ số mở rộng tuyến tính
15x10-6K
Tính năng ứng dụng NHÂN VẬT ỨNG DỤNG
1. Lỗ bên trong của sản phẩm có đầy đủ các túi dầu và hố dầu hình thoi, có tác dụng lưu trữ một lượng lớn dầu mỡ trong quá trình sử dụng và kéo dài khoảng thời gian tiếp nhiên liệu;
2. Bôi trơn bằng dầu ít hơn, thích hợp cho những trường hợp khó bôi trơn bằng dầu hoặc nước;
3. Chống mài mòn tốt, hệ số ma sát nhỏ và tuổi thọ dài;
4. Có thể được sử dụng trong phạm vi -100 ℃ -200 ℃;
5. Hiệu suất vận hành tốt, tiếng ồn thấp và không gây ô nhiễm;
6. Cấu trúc thành mỏng, trọng lượng nhẹ, có thể giảm khối lượng cơ học;
7. Ma trận có mật độ cao, không có khoang co rút không khí và khả năng chịu lực lớn;
Hiện nay, nó đã được sử dụng rộng rãi trong các bộ phận trượt của các máy móc khác nhau, chẳng hạn như: thiết bị máy móc tự động (kính thiên văn, xoay, trượt, uốn, xoay, các bộ phận quay) ống lót dẫn hướng xi lanh thủy lực, máy dệt, máy đúc nhựa, khuôn máy đúc, máy móc cao su, xe tải thủy lực, ô tô, xe máy, cảng, thủy lợi, kỹ thuật, máy móc nông nghiệp
bảng kích thước tiêu chuẩn ống lót bằng đồng
d
|
D
|
f1
|
f2
|
L 0
-0,40 |
||||||||||||
10
|
15
|
20
|
25
|
30
|
35
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
||||
10
|
12
|
0,5
|
0,3
|
1010 |
1015 |
1020 |
||||||||||
12
|
14
|
1210 |
1215 |
1220 |
||||||||||||
14
|
16
|
1410 |
1415 |
1420 |
1425 |
|||||||||||
15
|
17
|
1510 |
1515 |
1520 |
1525 |
|||||||||||
16
|
18
|
1610 |
1615 |
1620 |
1625 |
|||||||||||
18
|
20
|
1810 |
1815 |
1820 |
1825 |
|||||||||||
20
|
23
|
0,8
|
0,4
|
2010 |
2015 |
Năm 2020 |
Năm 2025 |
|||||||||
22
|
25
|
2210 |
2215 |
2220 |
2225 |
2230 |
||||||||||
24
|
27
|
2415 |
2420 |
2425 |
2430 |
|||||||||||
25
|
28
|
2515 |
2520 |
2525 |
2530 |
|||||||||||
28
|
31
|
2815 |
2820 |
2825 |
2830 |
|||||||||||
30
|
34
|
1,0
|
0,6
|
3015 |
3020 |
3025 |
3030 |
3035 |
3040 |
|||||||
32
|
36
|
3215 |
3220 |
3225 |
3230 |
3235 |
3240 |
|||||||||
35
|
39
|
3515 |
3520 |
3025 |
3530 |
3535 |
3540 |
|||||||||
40
|
44
|
4020 |
4025 |
4030 |
4035 |
4040 |
4050 |
|||||||||
45
|
50
|
1,2
|
0,8
|
4520 |
4525 |
4530 |
4535 |
4540 |
4550 |
|||||||
50
|
55
|
5020 |
5025 |
5030 |
5035 |
5040 |
5050 |
5060 |
||||||||
55
|
60
|
5520 |
5525 |
5530 |
5535 |
5540 |
5550 |
5560 |
||||||||
60
|
65
|
6025 |
6030 |
6035 |
6040 |
6050 |
6060 |
6070 |
||||||||
65
|
70
|
6530 |
6535 |
6540 |
6550 |
6560 |
6570 |
|||||||||
70
|
75
|
7030 |
7035 |
7040 |
7050 |
7060 |
7070 |
7080 |
||||||||
75
|
80
|
7530 |
7535 |
7540 |
7550 |
7560 |
7570 |
7580 |
||||||||
80
|
85
|
1,4
|
0,8
|
8030 |
8035 |
8040 |
8050 |
8060 |
8070 |
8080 |
||||||
85
|
90
|
8530 |
8535 |
8540 |
8550 |
8560 |
8570 |
8580 |
8590 |
|||||||
90
|
95
|
9030 |
9035 |
9040 |
9050 |
9060 |
9070 |
9080 |
9090 |
|||||||
95
|
100
|
9540 |
9550 |
9560 |
9570 |
9580 |
9590 |
95100 | ||||||||
100
|
105
|
10050 |
10060 |
10070 |
10080 |
10090 |
100100 | |||||||||
105
|
110
|
10550 |
10560 |
10570 |
10580 |
10590 |
105100 | |||||||||
110
|
115
|
11050 |
11060 |
11070 |
11080 |
11090 |
110100 |
d
|
D
|
f1
|
f2
|
L 0
-0,40 |
|||||||||
25
|
30
|
35
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
||||
115
|
120
|
1,4
|
0,8
|
11550 |
11560 |
11570 |
11580 |
11590 |
115110 |
||||
120
|
125
|
12060 |
12070 |
12080 |
12090 |
120110 |
|||||||
125
|
130
|
12560 |
12570 |
12580 |
12590 |
125110 |
|||||||
130
|
135
|
13060 |
13070 |
13080 |
13090 |
130110 |
|||||||
135
|
140
|
13560 |
13570 |
13580 |
13590 |
135110 |
|||||||
140
|
145
|
14060 |
14070 |
14080 |
14090 |
140110 |
|||||||
145
|
150
|
14560 |
14570 |
14580 |
14590 |
145110 |
|||||||
150
|
155
|
15060 |
15070 |
15080 |
15090 |
150110 |
|||||||
155
|
160
|
15560 |
15570 |
15580 |
15590 |
155110 |
|||||||
160
|
165
|
16060 |
16070 |
16080 |
16090 |
160110 |
|||||||
165
|
170
|
16560 |
16570 |
16580 |
16590 |
165110 |
|||||||
170
|
175
|
17060 |
17070 |
17080 |
17090 |
170110 |
|||||||
175
|
180
|
17560 |
17570 |
17580 |
17590 |
175110 |
|||||||
180
|
185
|
18060 |
18070 |
18080 |
18090 |
180110 |
|||||||
185
|
190
|
18560 |
18570 |
18580 |
18590 |
185110 |
|||||||
190
|
195
|
19060 |
19070 |
19080 |
19090 |
190110 |
|||||||
195
|
200
|
19560 |
19570 |
19580 |
19590 |
195110 |
|||||||
200
|
205
|
20060 |
20070 |
20080 |
20090 |
200110 |
|||||||
205
|
210
|
20560 |
20570 |
20580 |
20590 |
205110 |
|||||||
215
|
220
|
21560 |
21570 |
21580 |
21590 |
215110 |
|||||||
225
|
230
|
22560 |
22570 |
22580 |
22590 |
225110 |
|||||||
230
|
235
|
23060 |
23070 |
23080 |
23090 |
230110 |
|||||||
240
|
245
|
24060 |
24070 |
24080 |
24090 |
240110 |
|||||||
250
|
255
|
25060 |
25070 |
25080 |
25090 |
250110 |
|||||||
260
|
265
|
26060 |
26070 |
26080 |
26090 |
260110 |
|||||||
270
|
275
|
27060 |
27070 |
27080 |
27090 |
270110 |
|||||||
280
|
285
|
28060 |
28070 |
28080 |
28090 |
280110 |
|||||||
290
|
295
|
29060 |
29070 |
29080 |
29090 |
290110 |
|||||||
300
|
305
|
30060 |
30070 |
30080 |
30090 |
300110 |
Vòng bi bằng đồng, vòng bi bằng đồng được sản xuất từ dải cán bằng hợp kim đồng phosphor, cứng và có độ hoàn thiện tuyệt vời.
Thành phần nguyên liệu như sau:
Phần Không | Vật chất | Cu | Sn | P | Pb | Zn |
E92 & E92F | CuSn8 | 91,3% | 8,5% | 0,2% | / | / |
Chuyên môn của công ty chúng tôi là ống lót bằng đồng cho thùng chứa, và khả năng rộng lớn và công nghệ hiện đại được sử dụng trong quá trình sản xuất cho phép chúng tôi đáp ứng kỳ vọng của những khách hàng khó tính nhất.
Hệ mét / Hoàng gia: Hệ mét (mm)
Đường kính bên trong: 180mm
Đường kính ngoài: 185mm
Chiều dài: 100mm
Dung sai chiều dài: Tối thiểu: 99,75mm Tối đa: 100,25mm
Dung sai trục được đề xuất: Tối thiểu: 179,917mm Tối đa: 179,957mm (f7)
Dung sai nhà ở được đề xuất: Tối thiểu: 185mm Tối đa: 185.046mm (H7)
ID khi lắp: Tối thiểu: 180mm Tối đa: 180.155mm
Mô tả Sản phẩm:
Vòng bi bằng đồng FB092, với vật liệu bằng đồng làm ma trận, được làm bằng các lỗ tra dầu đều và có trật tự. Vòng bi có ưu điểm là lưu trữ dầu lớn, dễ dàng lắp đặt và máy thiết kế nhỏ, và có thể thay thế việc sử dụng ống bọc đồng, có thể giảm đáng kể Hiện tại, sản phẩm đã được sử dụng trong băng tải, thang máy, máy cuộn dây, máy san lấp mặt bằng và các trường hợp tải trọng trung bình, tốc độ thấp khác.
Vòng bi trượt Trung Quốc |Chất lượng cao, giá xuất xưởng
Vật liệu hỗ trợCuSn8P (DIN 17662)
thay thế CuSn6P có sẵn
1. Dễ dàng lắp và bôi trơn
2. Khả năng chịu tải cao
3. Chống mài mòn tuyệt vời với ma sát thấp hơn
4. Độ dẫn nhiệt cao
5. Kích thước tổng thể tối thiểu
6. Kháng hóa chất
7. Có thể làm việc trong điều kiện bôi trơn khô / biên trong thời gian ngắn, hệ số ma sát thấp hơn khi di chuyển ban đầu
Quá trình sản xuất bắt đầu bằng việc cắt tấm thành hình chữ nhật chính xác.Sau đó tấm sẽ được cán và cân chỉnh kích thước cuối cùng và hoàn thiện bằng việc vát mép.
Máy nông nghiệp, cần cẩu xe tải & máy xây dựng, phù hợp với tải trọng va đập
Ống lót được sản xuất theo tiêu chuẩn DIN 1494 / ISO 3574 với kích thước tiêu chuẩn cho dung sai vỏ H7 và dung sai trục f7 hoặc h8.
Nó được sử dụng trong điều kiện tải trọng tăng lên, nhưng tốc độ thấp, ví dụ, trên xe nông nghiệp, xây dựng và cơ khí.
Nó được sử dụng rộng rãi trong máy nâng, máy xây dựng, ô tô, máy kéo, xe tải, máy công cụ và một số động cơ khoáng sản.
Ống lót bằng đồng Cusn8p fb090 ống lót bằng đồng ống lót fb090 bạc lót bằng đồng cusn8 ống lót fb090 vòng bi bạc đạn bằng đồng không dầu tự bôi trơn ống lót bằng đồng oilite ống lót bằng đồng, vòng bi cán cusn8p ống lót than chì chất lượng cao vòng bi bằng đồng nung kết fb đồng fb090 ống lót không dầu
Vui lòng liên hệ với bộ phận bán hàng kỹ thuật của chúng tôi để biết thêm thông tin.
Tối đaDung tải | ||
Tải trọng tĩnh | N / mm2 | 120 |
Tải động | N / mm2 | 40 |
Tối đaTốc độ, vận tốc | ||
E92 | bệnh đa xơ cứng | > 2,5 |
Tối đaGiá trị PV | N / mm2 · m / s | 2,8 |
Sức căng | N / mm2 · m / s | 450 |
Điểm Yiled | N / mm2 · m / s | 250 |
Độ cứng | HB | 90-120 |
Kéo dài | 40% | |
Hệ số ma sát | μ | 0,08 ~ 0,25 |
Phạm vi nhiệt độ hoạt động | ℃ | -100 ~ 200 |
Phạm vi nhiệt độ hoạt động | W / (m · k) | 60 |
Hệ số giãn nở nhiệt | k-1 | 15 x 10-6 |
