| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | TOB PTFE Self-Lubrication Bearings |
| Chứng nhận: | ISO 16949 |
| Số lượng đặt hàng tối thiểu: | Đàm phán |
|---|---|
| Giá bán: | negotiated |
| chi tiết đóng gói: | GIỎ HÀNG VÀ PALLETS |
| Thời gian giao hàng: | Đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Đàm phán |
| Vật chất: | thép carbon + đồng + ptfe | Các loại: | Giá thấp tùy chỉnh kim loại mặt bích mang du sf1 bush bush |
|---|---|---|---|
| Ứng dụng: | Máy in và nhuộm, và máy được sử dụng trong ngành công nghiệp đại dương, v.v. | Chứng nhận: | STEEL BACKED BUSHING, DIN 1494 / ISO 3547, LOW-MAINTENANCE |
| Đặc điểm: | Bảo trì thấp và vòng bi không cần bảo trì | Đặc tính: | RED PTFE ＆ Ống lót bằng thép trộn sợi |
| Điểm nổi bật: | Ống lót xi lanh thủy lực DP4,Ống lót xi lanh thủy lực PTFE màu đỏ,Ống lót hỗn hợp tự bôi trơn |
||

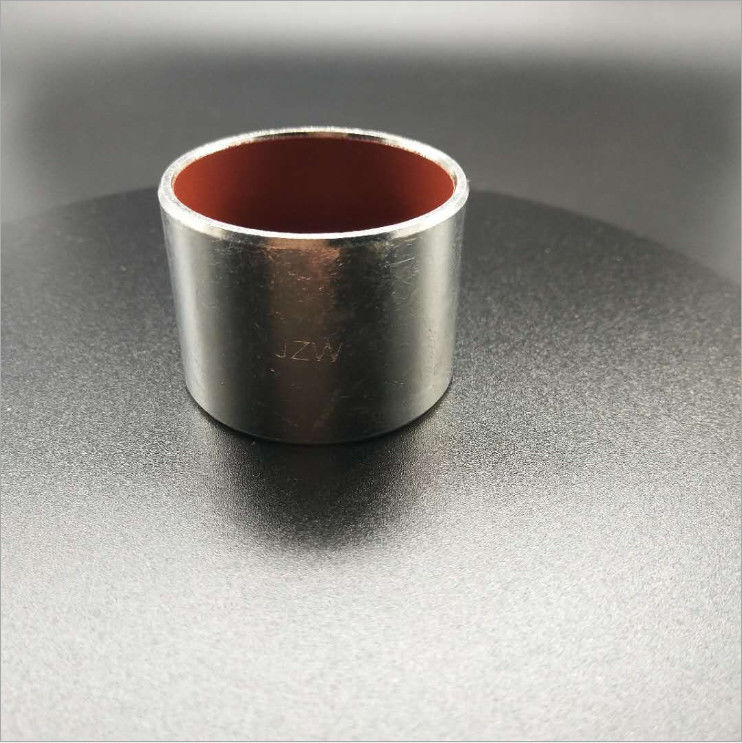

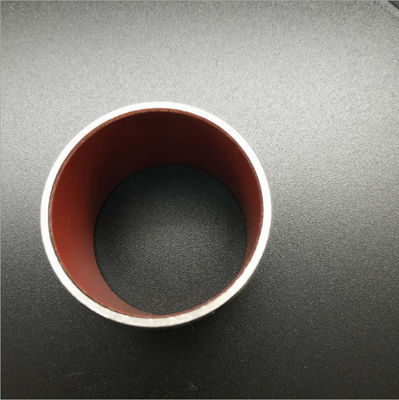

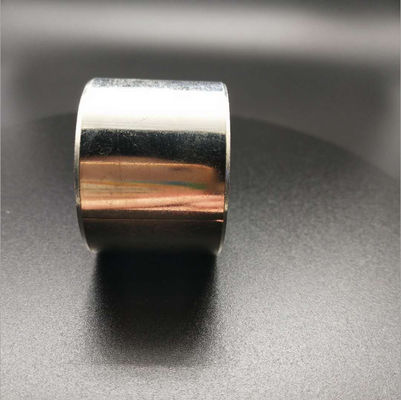

Vòng bi mặt bích DP4
Giá cạnh tranh của Trung Quốc Ống lót bằng thép không gỉ bôi trơn bằng PTFE màu đỏ, Tìm thông tin chi tiết về Trung Quốc Ống lót thủy lực.
Ống lót PTFE màu đỏ DP4 cung cấp khả năng mài mòn tốt và hiệu suất ma sát thấp trong nhiều loại tải, tốc độ và nhiệt độ trong điều kiện vận hành khô.
Ống lót thủy lực thường được sử dụng trong hệ thống treo ô tô dự kiến sẽ làm giảm các rung động dịch chuyển tần số cao tần số thấp,
và cũng góp phần cách ly âm thanh tần số cao khỏi các dịch chuyển tương đối nhỏ.
Ống lót thủy lực thường có hai khoang thủy lực được nối với nhau bằng một kênh.
Sự cộng hưởng của chất lỏng trong kênh tạo ra hiệu ứng giảm khối lượng.
Ống trung gian một mảnh được sử dụng trong một số thiết kế để cải thiện độ bền của ống lót và để tách bộ phận làm việc khỏi
ống lót đàn hồi nơi tải được loại bỏ từ bên ngoài ống lót đàn hồi nơi các kênh được hình thành và con dấu chất lỏng
được cung cấp cho chất lỏng bên trong ống lót.
Nó được làm bằng đồng thiếc làm ma trận, bột hình cầu bằng đồng thiêu kết ở giữa và nhiều lớp PTFE và vật liệu phụ chịu nhiệt độ cao
trên bề mặt và kết hợp với nguyên lý xi lanh dầu và van điều tiết.
Nó có hệ số an toàn cao và đặc biệt thích hợp cho những nơi không thể gián đoạn công việc liên tục để sửa chữa và
nơi nhiệt độ cao không thể tiếp nhiên liệu, đặc biệt thích hợp cho những dịp thường xuyên qua lại với độ nghiêng cao.
1: PTFE ＆ Hỗn hợp sợi
2: Cu90Sn10
3: Mặt sau bằng đồng
4: Lớp phủ Anodized-Cu / Sn / Kẽm
| Hiệu suất | Dữ liệu | |
| Tối đatải P | Tĩnh | 250N / mm² |
| Động | 140N / mm² | |
| Tối đatốc độ V | Chạy khô | 2,5m / s |
| Dầu | 5,0m / s | |
| Tối đaPV | Chạy khô | 3,8N / mm² ・ m / s |
| Dầu | 50N / mm² ・ m / s | |
| Hệ số ma sát μ | 0,04 ~ 0,20 | |
| Nhiệt độ | -195 ℃ ～ + 280 ℃ | |
| Dẫn nhiệt | 42W / m ・ K |
Ống lót PTFE màu đỏ được sử dụng rộng rãi trong giảm xóc ô tô, giảm xóc xe máy và xi lanh thủy lực.
tay áo, mặt bích, máy giặt, dải, tùy chỉnh.
1: PTFE với polyme: 0,01-0,03mm
2:Đồng xốp: 0,2-0,3mm
3:Thép ủng hộ: 0,7-2,3mm
4:Mạ thiếc 0,005mm hoặc mạ đồng 0,008mm
| HIỆU SUẤT HOẠT ĐỘNG | |
| Khô | Tốt |
| Dầu bôi trơn | Rất tốt |
| Mỡ bôi trơn | Tốt |
| Nước bôi trơn | Hội chợ |
| Quy trình chất lỏng bôi trơn | Tốt |
| KHÔ | ||
| Tốc độ trượt tối đa, U | bệnh đa xơ cứng | 2,5 |
| Hệ số pU tối đa | N / mm2 xm / s | 1,0 |
| Hệ số ma sát | 0,04 - 0,25 * | |
| DẦU BÔI TRƠN | ||
|
Tốc độ trượt tối đa, U |
bệnh đa xơ cứng | 5.0 |
|
Hệ số pU tối đa |
N / mm2 xm / s | 10.0 |
|
Hệ số ma sát |
0,02 - 0,08 |
|
| KHUYẾN NGHỊ | |||
| Độ nhám bề mặt trục, Ra |
Khô Bôi trơn |
µm µm |
0,3 - 0,5 ≤ 0,05 - 0,4 * |
| Độ cứng bề mặt trục | Không chịu tải có thể chấp nhận được, cải thiện tuổi thọ vòng bi> 200HB | ||
Các dạng vòng bi có sẵn trong các kích thước tiêu chuẩn
Vòng bi PTFE màu đỏ hệ mét và ống lót PTFE màu đỏ đế quốc được sản xuất theo đơn đặt hàng:
Các dạng ống lót tiêu chuẩn có kích thước đặc biệt, ống lót nửa ống lót, hình dạng dập / rút sâu, vòng bi có rãnh định vị, lỗ và rãnh bôi trơn, thiết kế tùy chỉnh.
| Phần không. | Di (mm) | Làm (mm) | B (mm) | Gehäuse | Trục | Di, tối đa tính bằng H7 (mm) | Di, một phút tính bằng H7 (mm) | Khoảng trống tối đa(mm) | Thanh toán bù trừ tối thiểu(mm) |
| 0203DP4 BÚT PTFE ĐỎ | 2 | 3.5 | 3 | H6 | h6 | 2.048 | 2 | 0,054 | 0 |
| 0205DP4 ĐỎ PTFE BỌC | 2 | 3.5 | 5 | H6 | h6 | 2.048 | 2 | 0,054 | 0 |
| 0303DP4 BÚT PTFE ĐỎ | 3 | 4,5 | 3 | H6 | h6 | 3.048 | 3 | 0,054 | 0 |
| 0305DP4 BÚT PTFE ĐỎ | 3 | 4,5 | 5 | H6 | h6 | 3.048 | 3 | 0,054 | 0 |
| 0306DP4 ĐỎ PTFE BỌC | 3 | 4,5 | 6 | H6 | h6 | 3.048 | 3 | 0,054 | 0 |
| 0403DP4 ĐỒ DÙNG PTFE ĐỎ | 4 | 5.5 | 3 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
| 0404DP4 ĐỎ PTFE BỌC | 4 | 5.5 | 4 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
| 0406DP4 ĐỎ PTFE BỌC | 4 | 5.5 | 6 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
| 0410DP4 BÚP BÊ PTFE ĐỎ | 4 | 5.5 | 10 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
| 0505DP4 ĐỎ PTFE BỌC | 5 | 7 | 5 | H7 | f7 | 5.055 | 4,99 | 0,077 | 0 |
| 0508DP4 BÚT PTFE ĐỎ | 5 | 7 | số 8 | H7 | f7 | 5.055 | 4,99 | 0,077 | 0 |
| 0510DP4 ĐỎ PTFE BỌC | 5 | 7 | 10 | H7 | f7 | 5.055 | 4,99 | 0,077 | 0 |
| 0604DP4 BÚT PTFE ĐỎ | 6 | số 8 | 4 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
| 0606DP4 ĐỎ PTFE BỌC | 6 | số 8 | 6 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
| 0608DP4 ĐỎ PTFE BỌC | 6 | số 8 | số 8 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
| 0610DP4 BÚP BÊ PTFE ĐỎ | 6 | số 8 | 10 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
| 0705DP4 ĐỎ PTFE BỌC | 7 | 9 | 5 | H7 | f7 | 7.055 | 6,99 | 0,083 | 0,003 |
| 0710DP4 ĐỎ PTFE BỌC | 7 | 9 | 10 | H7 | f7 | 7.055 | 6,99 | 0,083 | 0,003 |
| 0806DP4 ĐỎ PTFE BỌC | số 8 | 10 | 6 | H7 | f7 | 8.055 | 7.99 | 0,083 | 0,003 |
| 0808DP4 ĐỎ PTFE BỌC | số 8 | 10 | số 8 | H7 | f7 | 8.055 | 7.99 | 0,083 | 0,003 |
| 0810DP4 ĐẦM ĐỦ PTFE ĐỎ | số 8 | 10 | 10 | H7 | f7 | 8.055 | 7.99 | 0,083 | 0,003 |
| 0812DP4 ĐẦM ĐỦ PTFE ĐỎ | số 8 | 10 | 12 | H7 | f7 | 8.055 | 7.99 | 0,083 | 0,003 |
| 100115DP4 BÚT PTFE ĐỎ | 100 | 105 | 115 | H7 | h8 | 100.155 | 100.02 | 0,209 | 0,02 |
| 10050DP4 ĐỎ PTFE BỌC | 100 | 105 | 50 | H7 | h8 | 100.155 | 100.02 | 0,209 | 0,02 |
| 10060DP4 ĐỎ PTFE BỌC | 100 | 105 | 60 | H7 | h8 | 100.155 | 100.02 | 0,209 | 0,02 |
| 1006DP4 ĐỎ PTFE BỌC | 10 | 12 | 6 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
| 1008DP4 ĐỎ PTFE BỌC | 10 | 12 | số 8 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
| 1010DP4 ĐỎ PTFE BỌC | 10 | 12 | 10 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
| 1012DP4 ĐỎ PTFE BỌC | 10 | 12 | 12 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
| 1015DP4 ĐỎ PTFE BỌC | 10 | 12 | 15 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
| 1020DP4 ĐỎ PTFE BỌC | 10 | 12 | 20 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
| 105115DP4 BÚT THỬ PTFE ĐỎ | 105 | 110 | 115 | H7 | h8 | 105.155 | 105.02 | 0,209 | 0,02 |
| 10560DP4 ĐỎ PTFE BỌC | 105 | 110 | 60 | H7 | h8 | 105.155 | 105.02 | 0,209 | 0,02 |
| 110115DP4 BÚP BÊ PTFE ĐỎ | 110 | 115 | 115 | H7 | h8 | 110.155 | 110.02 | 0,209 | 0,02 |
| 11060DP4 ĐỎ PTFE BỌC | 110 | 115 | 60 | H7 | h8 | 110.155 | 110.02 | 0,209 | 0,02 |
| 11550DP4 ĐỎ PTFE BỌC | 115 | 120 | 50 | H7 | h8 | 115.155 | 115.02 | 0,209 | 0,02 |
| 11570DP4 ĐỒ DÙNG PTFE ĐỎ | 115 | 120 | 70 | H7 | h8 | 115.155 | 115.02 | 0,209 | 0,02 |
| 120100DP4 ĐỎ PTFE BỌC | 120 | 125 | 100 | H7 | h8 | 120,21 | 120.07 | 0,264 | 0,07 |
| 12050DP4 ĐỎ PTFE BỌC | 120 | 125 | 50 | H7 | h8 | 120,21 | 120.07 | 0,264 | 0,07 |
| 12060DP4 BÚT PTFE ĐỎ | 120 | 125 | 60 | H7 | h8 | 120,21 | 120.07 | 0,264 | 0,07 |
| 1208DP4 ĐỎ PTFE BỌC | 12 | 14 | số 8 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
| 1210DP4 ĐỒ DÙNG PTFE ĐỎ | 12 | 14 | 10 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
| 1212DP4 ĐỎ PTFE BỌC | 12 | 14 | 12 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
| 1215DP4 ĐỒ DÙNG PTFE ĐỎ | 12 | 14 | 15 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
| 1220DP4 BÚT PTFE ĐỎ | 12 | 14 | 20 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
| 1225DP4 ĐỎ PTFE BỌC | 12 | 14 | 25 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
| 125100DP4 ĐỎ PTFE BỌC | 125 | 130 | 100 | H7 | h8 | 125,21 | 125.07 | 0,273 | 0,07 |
| 130100DP4 BÚT PTFE ĐỎ | 130 | 135 | 100 | H7 | h8 | 130,21 | 130.07 | 0,273 | 0,07 |
| 13060DP4 ĐỎ PTFE BỌC | 130 | 135 | 60 | H7 | h8 | 130,21 | 130.07 | 0,273 | 0,07 |
| 1310DP4 ĐỎ PTFE BỌC | 13 | 15 | 10 | H7 | f7 | 13.058 | 12,99 | 0,092 | 0,006 |
| 1320DP4 ĐỎ PTFE BỌC | 13 | 15 | 20 | H7 | f7 | 13.058 | 12,99 | 0,092 | 0,006 |
| 13560DP4 ĐỒ DÙNG PTFE ĐỎ | 135 | 140 | 60 | H7 | h8 | 135,21 | 135.07 | 0,273 | 0,07 |
| 13580DP4 ĐỒ DÙNG PTFE ĐỎ | 135 | 140 | 80 | H7 | h8 | 135,21 | 135.07 | 0,273 | 0,07 |
| 140100DP4 ĐỎ PTFE BỌC | 140 | 145 | 100 | H7 | h8 | 140,21 | 140.07 | 0,273 | 0,07 |
| 1405DP4 ĐỎ PTFE BÚT | 14 | 16 | 5 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
| 14060DP4 ĐỎ PTFE BỌC | 140 | 145 | 60 | H7 | h8 | 140,21 | 140.07 | 0,273 | 0,07 |
| 1410DP4 BÚT PTFE ĐỎ | 14 | 16 | 10 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
| 1412DP4 ĐỎ PTFE BỌC | 14 | 16 | 12 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
| 1415DP4 BÚT PTFE ĐỎ | 14 | 16 | 15 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
| 1420DP4 BÚT PTFE ĐỎ | 14 | 16 | 20 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
| 1425DP4 ĐỎ PTFE BỌC | 14 | 16 | 25 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
| 150100DP4 BÚT THỬ PTFE ĐỎ | 150 | 155 | 100 | H7 | h8 | 150,21 | 150.07 | 0,273 | 0,07 |
| 15060DP4 ĐỎ PTFE BỌC | 150 | 155 | 60 | H7 | h8 | 150,21 | 150.07 | 0,273 | 0,07 |
| 15080DP4 ĐỎ PTFE BỌC | 150 | 155 | 80 | H7 | h8 | 150,21 | 150.07 | 0,273 | 0,07 |
| 1510DP4 ĐỎ PTFE BỌC | 15 | 17 | 10 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
| 1512DP4 ĐỎ PTFE BỌC | 15 | 17 | 12 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
| 1515DP4 ĐỎ PTFE BỌC | 15 | 17 | 15 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
| 1520DP4 BÚT PTFE ĐỎ | 15 | 17 | 20 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
| 1525DP4 ĐỎ PTFE BỌC | 15 | 17 | 25 | H7 |
